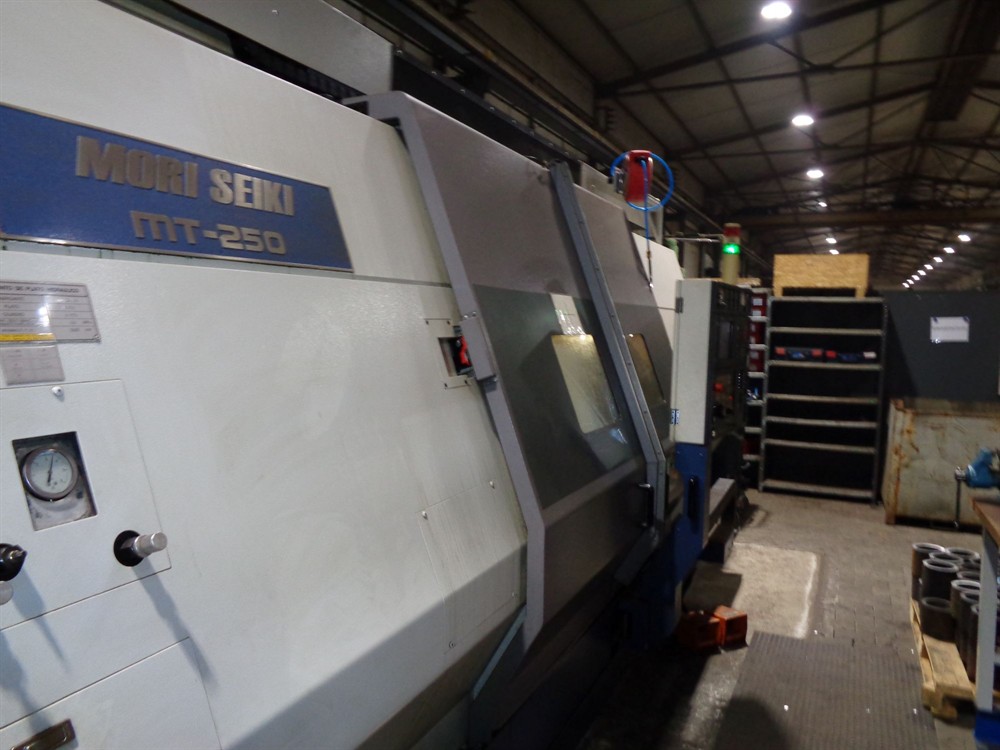

Dreh- und Fräszentrum durch Betriebsübernahme
Hersteller : Mori Seiki / Modell : MT 250S / 1500 / Baujahr : 2000 / Instandsetzung für 200.000 Euro
Zustand : gut, Steuerung : CNC Mori Seiki MSC 501
Technische : Daten: Siehe Anhang PDF
Max. Drehdurchmesser 570 mm
Drehlänge 1530 mm
Schwenkdurchmesser Max. 800 mm
Schwenkdurchmesser über Querführung 420 - 860 mm
Spindelabstand 1,828 mm
Hauptspindel:
Drehzahlbereich 35 - 3500 min. -1
Leistung Hauptspindel 18,5 kW / 15 kW
Anzahl der Kurvengeschwindigkeiten 2
Spindelnase JIS A2-8
Max. Stangenkapazität 73 mm
Spindelbohrung 86 mm
Spindellagerungsdurchmesser 130 mm
C - Achse 0,001 °
Gegenspindel :
Spindeldrehzahlen Gegenspindel 50 - 3500 min.-1
Leistung der Gegenspindel 11 /7,5 kW
Anzahl der Kurvengeschwindigkeit 2
Spindelnase JIS A2 - 6
Max. Stangenkapazität 60 mm
Spindelbohrung 73 mm
Spindellagerdurchmesser 110 mm
C-Achse 0,001°
Frässpindel:
Spindeldrehzahlen 8000 min.-1
Leistung 7,5 kW / 5,5 kW
Werkzeugkegel km 63
Spindellagerdurchmesser 80 mm
B - Achse 120° / 105°
Auflösung B 0,001°
Anzahl der Werkzeuge 42
Werkzeugkegel km 63
Max. Werkzeugdurchmesser 80 / 125 mm
Gebn I Nmzszxg Sue Rokb
Max. Werkzeuglänge 400 mm
Max.Werkzeuggewicht 8 kg
Werkzeugwechselzeit 1,6 Sek.
X - Achse 635 mm / Y - Achse + / - 110 mm / Z -Achse 1595 mm / B - Achse 120° / 105° +
Futter: Eilgang ( X/Y/Z) 24 / 24 / / 30 m/min.
Vorschubgeschwindigkeit Max. 30.000 mm/ min. / Gesamtleistung 72,3 kW / Gewicht 22 Tonnen / Maße 7,0 x 3,5 x 3,5 m, Lünette,
