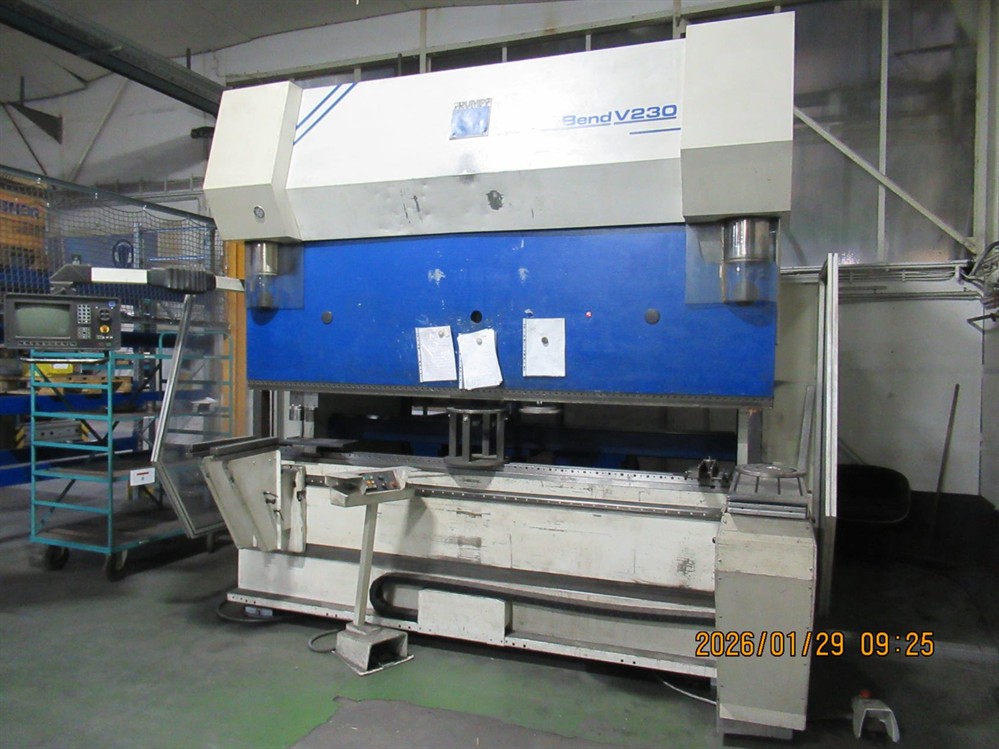

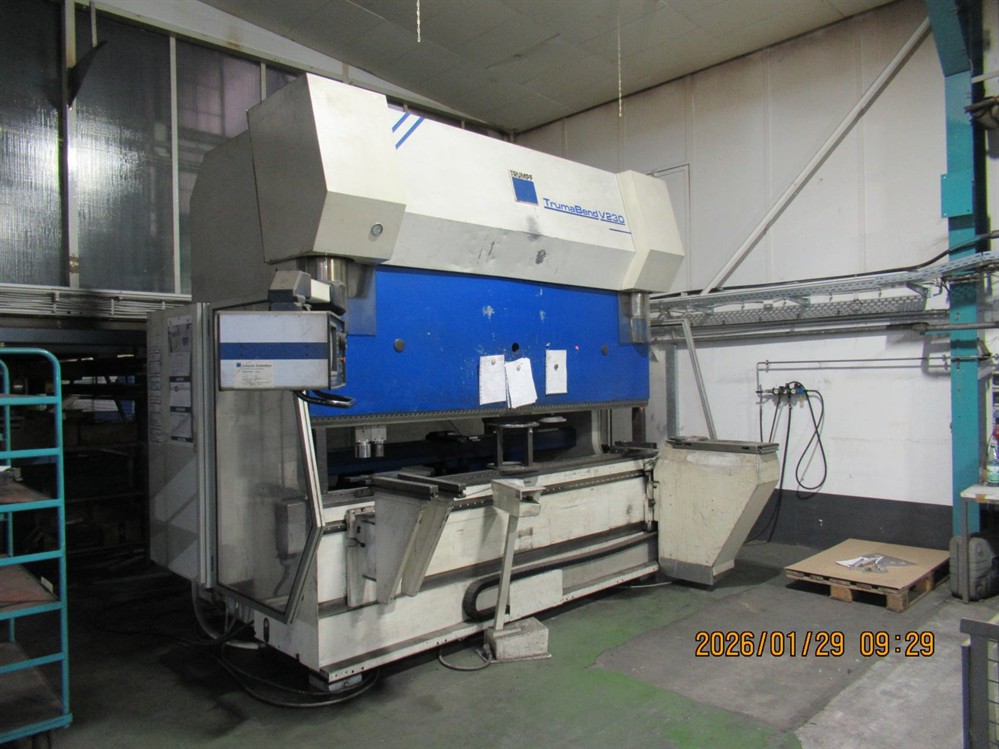

Hydraulische 6-Achsen CNC Abkantpresse
Hersteller : TRUMPF
Modell: Truma Bend V 230
Baujahr: 2001
Steuerung : CNC Graphic
Preßkraft 230 Tonnen
Abkantlänge 3060 mm
Einbauhöhe, max. Abstand zw. Unterkante 535 mm
Stempel- und Oberkante Matrizenaufnahme
Schrägstellung des Druckbalkens +/- 10 mm
Freier Ständerdurchgang 2690 mm
Ausladung 410 mm
Tischbreite 200 mm
Arbeitshöhe bei 100 mm Werkzeug-Nutzhöhe 1050 mm
Geschwindigkeiten 200 mm/ sec.
Y-Achse:- Eilgang- Arbeitsgang- Rückzug
X-Achse 500 mm/ sec.
R-Achse 300 mm/ sec.
Genauigkeit1 *
Positionsabweichung der Achsen
Y-Achse 0,01 mm
X-Achse 0,04 mm
R-Achse 0,08 mm
Verfahrwege Anschlagbereich
Hub Y-Achse 365 mm
Verfahrweg X-Achse 600 mm
Max. Anschlagbereich in X 860 mm
Verfahrweg R-Achse 250 mm
Steuerung DA 65
Grundumfang
Zusatzausstattung
Anschlußwerte 38,5 kVA
Elektrischer Anschluß ca.
Pneumatischer Anschluß 6-7 bar
Psbmm Aeyw Ubwjvlvjgk
Maße und Gewichte 3660 x 2310 mm
Platzbedarf (Länge x Breite)
Höhe 3059 mm
Gewicht (ca.) 18.210 kg
Ausstattung:
Bombierung über Steuerung
Biegehilfen über Steuerung
Hinteranschlag über die Steuerung
